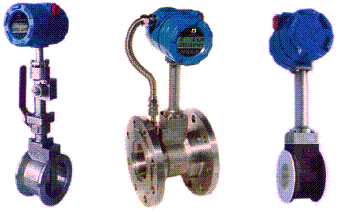

電容式渦街流量計

產品名稱:

電容式渦街流量計

產品說明:

                        壓電式渦街流量計
                        CN321A 型電容式
                        CN321B 型壓電式

          電容式渦街流量傳感器的探頭是由一對差
            動電容組成。旋渦發生體產生的旋渦作用力交
            替作用在探頭兩側，使探頭內的差動電容發生
            差值變化，經放大器轉換成流量電脈沖信號。
            獨特的內部結構使探頭具有良好的抗振性能和
            可測較小流量。探頭電容極板的基體采用進口
            陶瓷在一千多度的高溫下成型，故抗高溫特性
            好，核心部件的工藝、結構與國內外檢測元件
            有著本質上的差異，可靠性更高。
                智能傳感器具有氣、液通用性，通頻帶自
            動跟蹤，無須電位器或撥動開關調整頻帶和靈
            敏度，無零漂移，量程自由設定，真正實現了
            現場免調試。該電路對不同振動頻率有抑制作
            用，增強抗振性能、有線性化功能，其綜合性
            能均優于國內外同類產品。
                若設計流量與實際工況流量偏離較大時，
            會使流量計無法正常工作 , 大多數情況下 CN321
            可以在不改變管道的情況下，更換同一規格的
            噴嘴型渦街流量計即可。

·工作溫度范圍寬
·良好的抗振性能
·下限流速低
·量程更寬
·規格齊全
·高精度

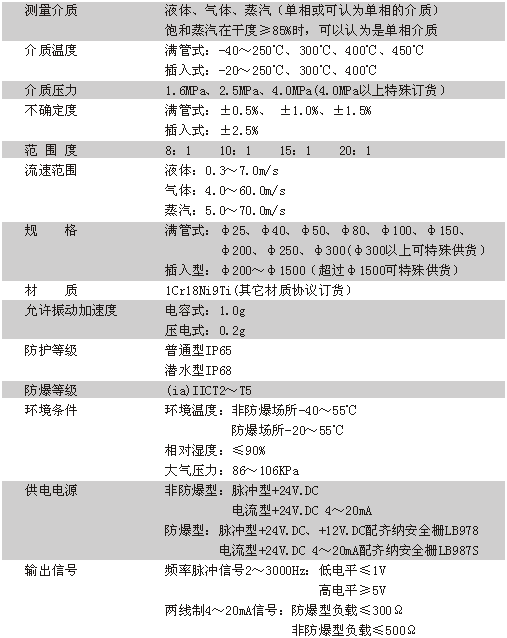

技術參數

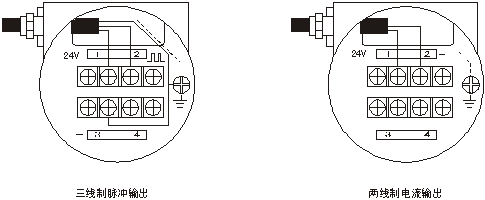

電氣連接

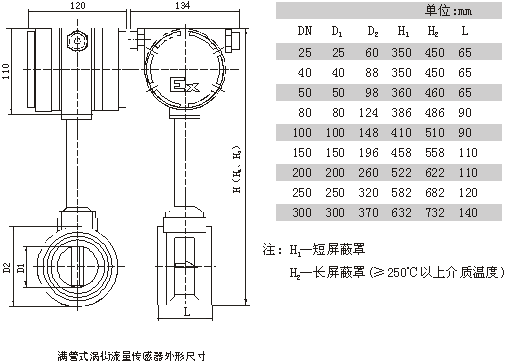

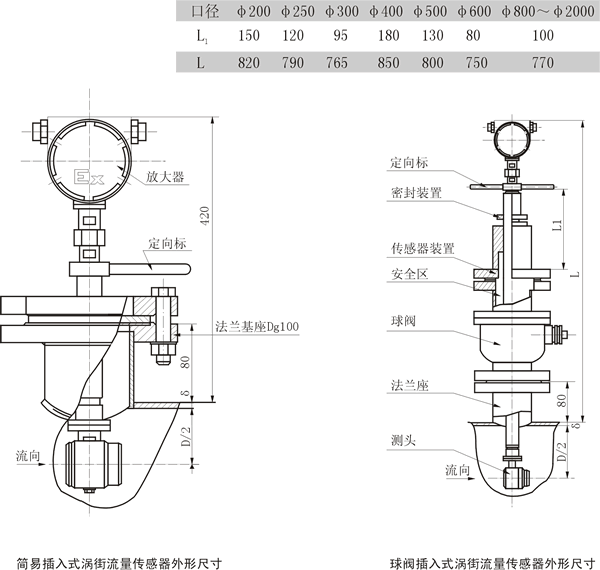

安裝尺寸

安裝條件

      ·傳感器應水平或垂直安裝（流體的流向自下
   而上）在與公稱通徑相應的管道上。

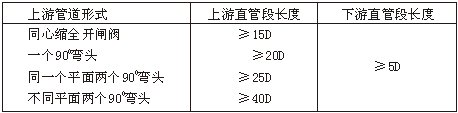

      ·傳感器上游和下游應配置一定長度的直管
   段，其長度應滿足下表要求。
      ·在傳感器的上游側不應設置流量調節閥。
      ·如上游直管段長度不能滿足要求，建議用
   戶在上游管道中安裝流體整流器。

    ·傳感器不要安裝在有強烈振動的
      管道上，以免影響精度，如在有振動的
      管道上安裝使用時，可采用如下措施來減
      小振動帶來的干擾。
            1 、在傳感器上游 2D 處加裝固定支撐點；
            2 、在滿足直管段要求前提下，加
      裝軟管過度。
    ·傳感器安裝在高溫管道上時，變
      送器必須垂直向下安裝。

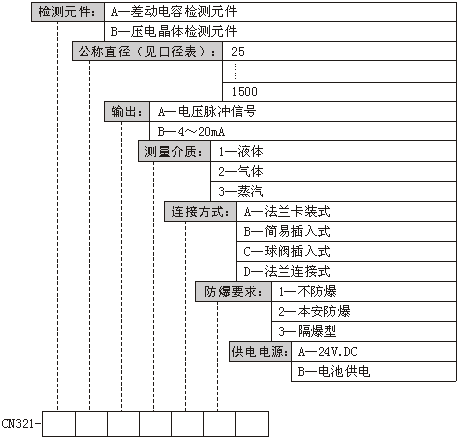

如何訂貨
